N-EMB-500-B

¥45,000 (税抜)

自社 ASSP の開発、Discon IC 対策の為の評価プラットフォーム

ログインへ
商品カテゴリー: , , タグ: ,

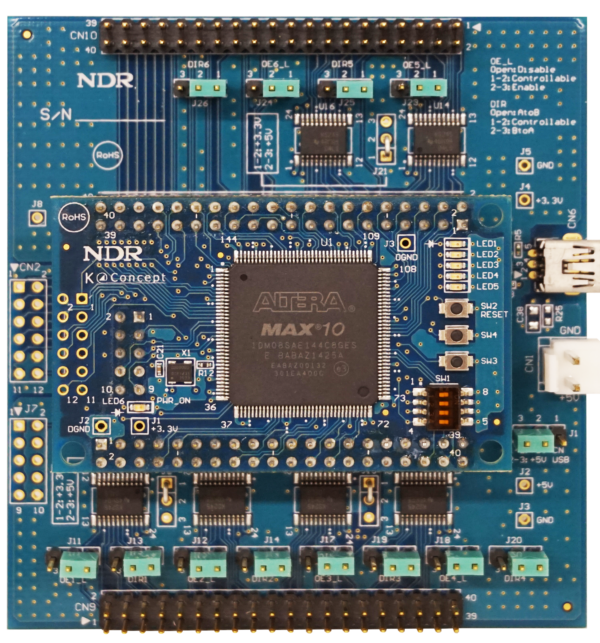

N-EMB-500-B Platform は自社 ASSP の開発、Discon IC 対策の為の評価プラットフォームです。

  • MAX10 10M08SA を搭載 : 3.3V 単電源で使用可能コンフィグ ROM も内蔵しているのでワンチップで動作します。
  • ディアル Boot 対応、NiosⅡも実装可能です。
  • MAX10 アナログ機能を使用して基板の電源シーケンスや、電源管理を行うこともできます。

ベースボードと組み合わせての特徴

N-EMB-500-B: コアボードとType Bベースボードで構成します。
  • USB BlasterⅡ 搭載
    • FPGA の書き込み機をお持ちでなくともすぐに開発がはじめられます。
    • System console を使用した FPGA をGUI で操作できます。
    • SignalTAPⅡ を使用すると、ロジアナとしても使用できます。
  • 駆動バッファ TypeAベースボード 5V システムでドライブ能力が必要なアプリケーションに向け 3.3V‒5V トレラントバッファを搭載しています。
  • 駆動バッファ TypeBベースボード DIR/OE 制御が不要な FET スイッチ 型 3.3V‒5V トレラント機能を搭載しています。

付属品
N-EMB-500回路図
部品リスト
パターン図
ユーザーズガイド
FPGA サンプルプロジェクト
電源ケーブル
コアボード
FPGAMAX10 シリーズ10M08SAE144C8GES / 10M08SAE144C8G
電 源3.3V 単一ベースボードより供給
クロック50MHz1 個 搭載
GPIO2.54 20×2 列コネクタ 2 個
コネクタ拡A1-40PA-2.5DSA(ヒロセ電機)
各コネクタ 36CH合計 72CH
ADCコネクタ未実装
専用入力 1CH0Ω 抵抗で AGND にショート
GPIO 兼用ポート 8CH
AVREFコネクタより供給可能
LEDPOWER LED1 個 搭載
ユーザ LED5 個 搭載
DIP スイッチ4 連 1 個 搭載3 点 汎用
1 点 1 Config SEL 兼用 (GPIO コネクタにも搭載)
プッシュスイッチ3 個 搭載リセットスイッチ*1
汎用 (nConfig ピン GPIO コネクタにも搭載)
汎用 (nStatus ピン GPIO コネクタにも搭載)
JTAGコネクタ1個 搭載
ベースボード接続時は USB Blaster II は使用できません。
ベースボード仕様TypeBベースボード
電 源5V 単一
USB コネクタ または、電源コネクタ から供給 (ジャンパにて選択)
FPGA 用 3.3V 電源搭載
GPIO2.54 20×2 列コネクタ 2 個
コネクタ拡 A1-40PA-2.5DSA (ヒロセ電機)
CN9バッファ付き GPIO 32CH (8bit バッファ 4 個)
バッファなし GPIO 4CH (FPGA 直結)*1
合計 36CH
CN10バッファ付き GPIO 16CH (8bit バッファ 2 個)
バッファなし GPIO 20CH (FPGA 直結)*1
合計 36CH
GPIO バッファA3.3V/5V トレラント バッファバススイッチ
バッファバススイッチSN74CB3T3245PW x 6 個 搭載
駆動電圧選択3.3V 固定
OE固定設定/制御設定 可能*1
LEDPOWER LED
プログラママイクロ USB コネクタ
Embedded USB Blaster 搭載 *2
*1 制御機能に、GPIO の 1 本が割り当てられます。 *2 ベースボード単体で USB BLASTER II としてはご使用いただけません。
コアボード
製品説明 ダウンロード
回路図 ダウンロード
部品リスト ダウンロード
ベースボード
製品説明 ダウンロード
回路図 ダウンロード
部品リスト ダウンロード
ご購入後、解除パスワードをお送りします。
