N-EMB-130

¥38,500 (税込)

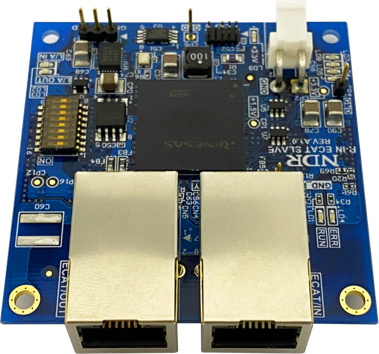

R-IN32-M3-EC を搭載の EtherCAT スレーブボード。

ログインへ
商品コード: N-EMB-130 カテゴリー: , タグ: ,

N-EMB-130 は主に産業用イーサネットの EtherCAT 向けに開発されたプラットフォームです。

  • ARM Cortex M3 @100MHz + HW-RTOS を搭載し、高速リアルタイム応答や高精度通信制御が実現可能です。

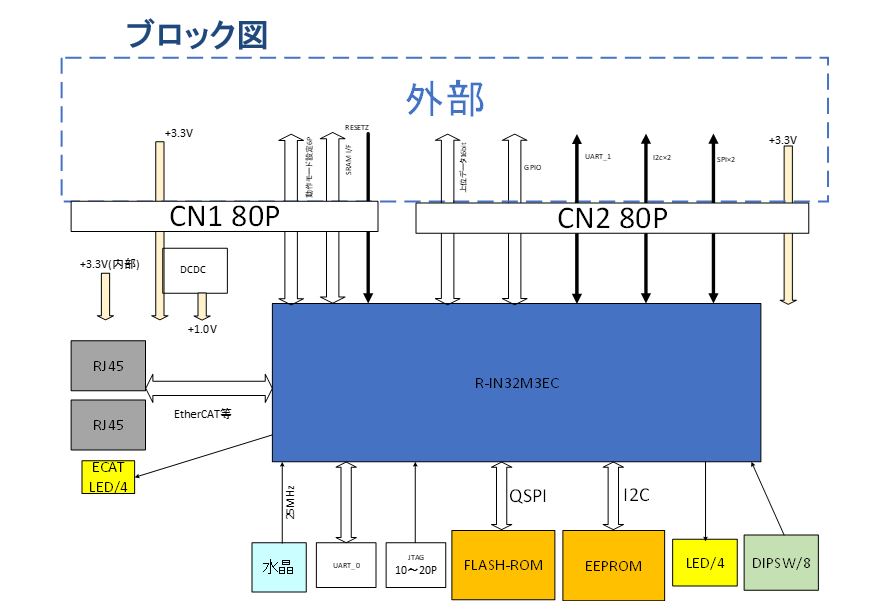

  • 拡張コネクタにGPIO、シリアル(UART、SPI、I2C)、SRAM I/Fを接続し、拡張ボード側で自由なI/O構成が構築可能です。
  • EtherCAT経由でプログラムのUpDateを可能とするためのFoE機能を搭載。拡張コネクタ経由で接続されたI/O構成等に合せたプログラムにUpDateが可能です。

EtherCAT 対応

    • ソフトウェア開発キット (SDK) 本ボードを使用したEtherCATスレーブの開発キット(有償)をご用意しております。
    • SRAM I/F 動作モード設定 SRAM I/Fモードを拡張コネクタ経由で設定を可能としています。
      • 外部メモリI/F種別選択:スレーブメモリI/F/外部マイコンI/F
      • 外部メモリI/Fバス幅選択 :16bitバス/32bitバス
      • 外部マイコンI/F動作モード :非同期式SRAMI/F/同期式SRAMI/F
      • 外部マイコンI/FHWRZ/HBENZ選択 :HBENZ選択/HWRZ選択
      • 内臓メモリコントローラ選択 :非同期式/同期式バーストアクセス
      • アドレス/データのマルチプレクス選択:セパレート/マルチプレクス
仕様
MCUR-IN32-M3-EC5CSEMA5F31C6N
電 源入力:3.3V電源コネクタ、または、JP1より供給
クロック25MHz1 個搭載 (MCU 用)
EtherNETEtherCAT 2 ポート
LEDPOWER LED1 個搭載
ユーザ LED4 個搭載 (緑 2 個 赤 2 個)
EtherCAT 用 LED4 個搭載 (緑 2 個 赤 2 個)
DIP スイッチ8 連 1 個搭載スレーブアドレス (SW1[7:0]) 設定用

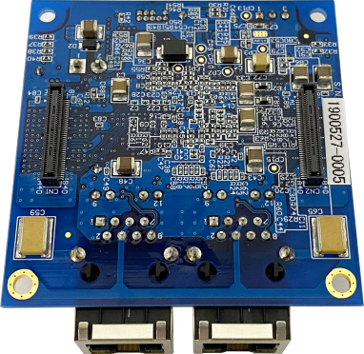

バス通信FFC-FPC コネクタDF40HC(4.0)-80DS-0.4V(51) (ヒロセ電機)
シリアル通信FFC-FPC コネクタDF40HC(4.0)-80DS-0.4V(51) (ヒロセ電機)
メモリSPI フラッシュメモリ32Mbit (4Mx8bit) :W25Q32JVSSIQ
EEPROM16Kbit (2Kx8bit) :AT24C16C-XHM-B
