N-EMB-510

¥40,000 (税抜)

N-EMB-120 Platform に IO 接続を付加

ログインへ
商品カテゴリー: ,

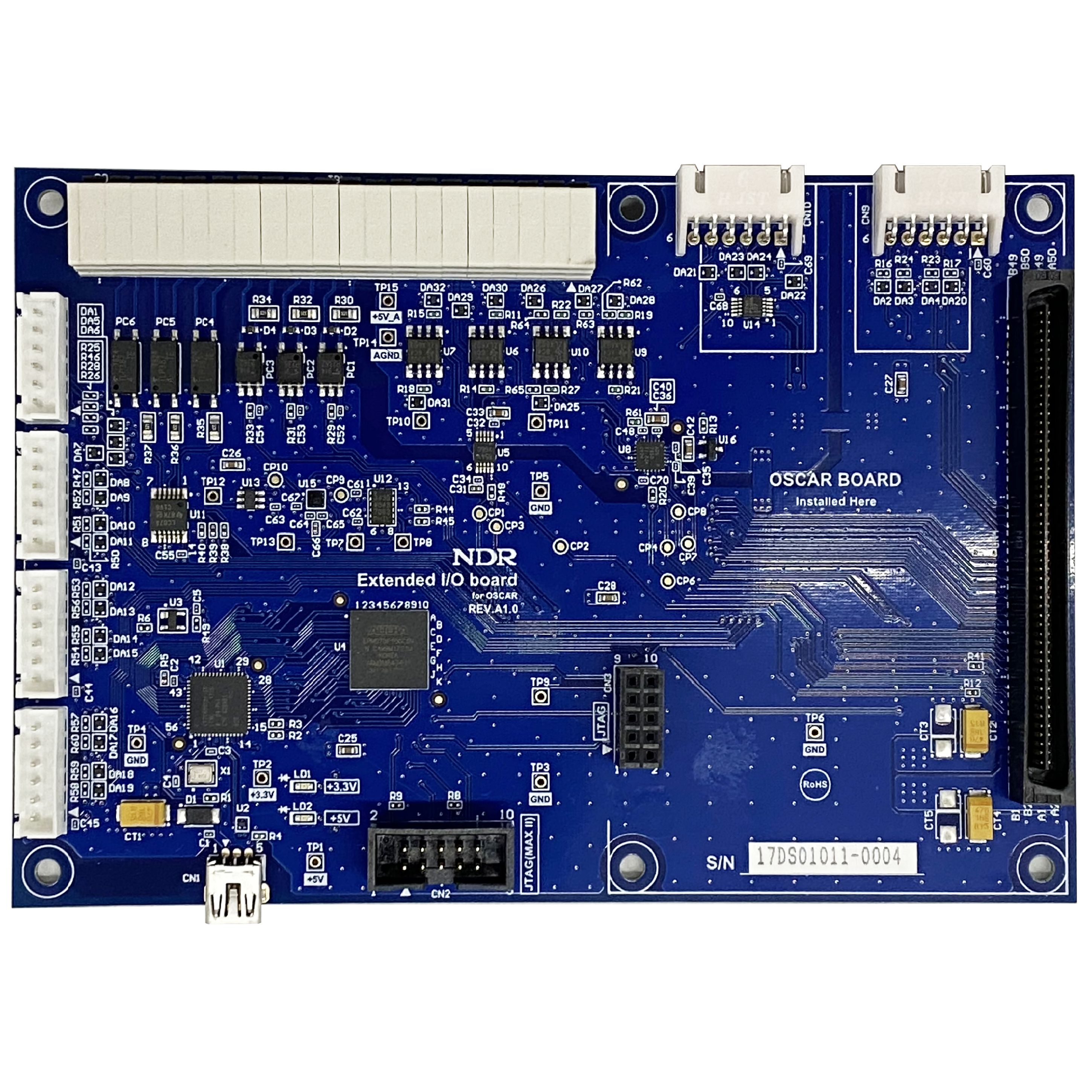

N-EMB-510は主にIoT時代のネットワーク機器向けに開発さ れたプラットフォームです。

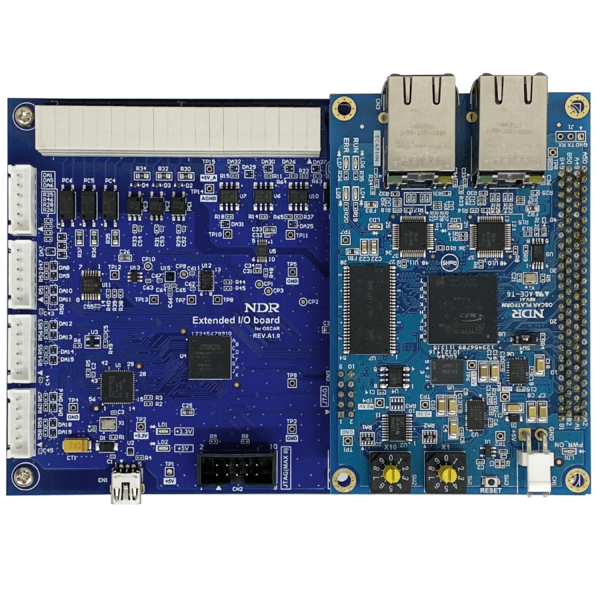

  • マイコンボード接続コネクタ搭載 OSCAR Platform を接続することで、EtherCAT Slave IO ボードとしても使用可能。 接続コネクタ側から IO をコントロール。
  • USB BlasterⅡ 搭載
    • FPGA の書き込み機をお持ちでなくともすぐに開発がはじめられます。
    • System console を使用して FPGA を GUI で操作できます。
    • SignalTAPⅡ を使用すると、ロジックアナライザとしても使用できます。
    OSCAR Platformを接続することでUSB BlasterⅡを使用可能に出来ます。
  • 多彩な拡張IO オンボードに絶縁入出力、AI/AO を各々 3c h及び、 温度センサ、磁器センサ、加速度計を搭載。 拡張として AI コネクタ (4ch)、ユーザーIOコネクタ (5 個) を搭載。
付属品
N-EMB-510回路図、部品リスト、パターン図
ユーザーズマニュアル
拡張 IO ボード仕様
電 源入力 5.0V、3.3Vマイコン接続コネクタより供給
マイコンボード接続コネクタ1.27 25× 4 列千鳥コネクタ1個FX2C-100-1.27DSA (ヒロセ電機)

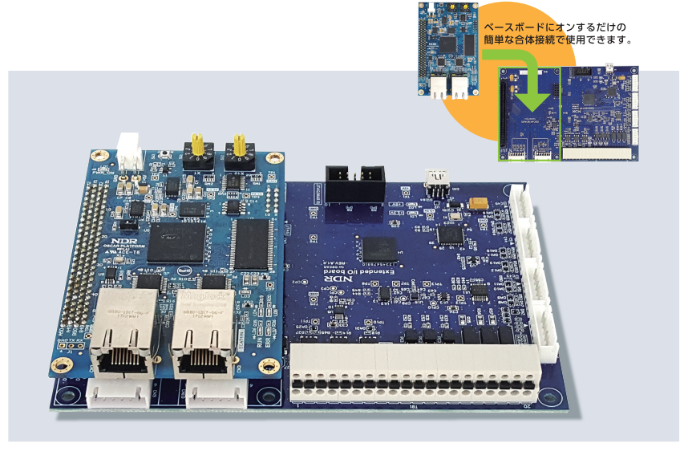

OSCAR Platform ボード接続可能
オンボード I/OAI:3chADS7950SBRGER (TI) : 4ch中3ch使用 (端子台)、残りの1chは
オプションコネクタより入力 (3ch:Analog MUX仕様)
AO:3chDAC124S085CIMM/NOPB (TI):4ch 中 3ch 使用 (端子台)
0-5V:電圧出力、12bit
DI:3bitRUN (緑 1 個) 、ERR (赤 1 個)
DO :3bitTLP2362 (Toshiba) :コモン分離 (端子台)
温度センサTMP101NA/3K (TI) :センシング温度 -55℃~125℃ (オンボード実装)
磁気センサLIS3MDLTR (Stmicro) :センシング範囲 ±0.4mT、±0.8mm、±1.2mT、±1.6mT (オンボード実装)
加速度計ADXL343BCCZ (Analog Devices) :アクセラレーション範囲 ±2g、4g、8g、16g (オンボード実装)
ユーザ I/O コネクタ5 個搭載 (3.3V、GND、PIO 4bit)B6B-XH-A (LF) (SN) (JST) :CN5~CN8
S6B-XH-A (LF) (SN) (JST) :CN9
プログラマmini-USB コネクタEnbedded USB Blaster 搭載 *1
*1 OSCAR Platform 接続で USB BLASTERⅡ として使用可能。
製品説明 ダウンロード
回路図 ダウンロード
部品リスト ダウンロード
ユーザーズマニュアル ダウンロード
ご購入後、解除パスワードをお送りします。
