N-EMB-800

装置内ネットワークに特化した製品提供と開発を支援

FPGA 用 IP
安定した通信周期
ソフトウェア負荷を低減

商品コード: N-EMB-800 カテゴリー: エンベデッド, EtherCAT Master, FPGA, IP タグ: EtherCAT, MasterIP

モデル	説明
N-EMB-800-Base	IP 形式開発ライセンスベースライセンス NECAT-HM	お問い合わせ
N-EMB-800-BasePro	IP形式開発ライセンスベースライセンス NECAT-HM-Pro	お問い合わせ
N-EMB-800-Sr	IP 形式開発ライセンスシリーズライセンス NECAT-HM	お問い合わせ
N-EMB-800-SrPro	IP 形式開発ライセンスシリーズライセンス NECAT-HM-Pro	お問い合わせ
N-EMB-800-BaseAd	IP 形式追加開発ライセンスベースライセンス NECAT-HM	お問い合わせ
N-EMB-800-BaseProAd	IP 形式追加開発ライセンスベースライセンス NECAT-HM-Pro	お問い合わせ
N-EMB-800-SrAd	IP 形式追加開発ライセンスシリーズライセンス NECAT-HM	お問い合わせ
N-EMB-800-SrProAd	IP 形式追加開発ライセンスシリーズライセンス NECAT-HM-Pro	お問い合わせ
N-EMB-800-IC	IC 形式開発ライセンス MAX10 サポートラインセンス NECAT-HM	お問い合わせ
N-EMB-800-ICPro	IC 形式開発ライセンス MAX10 サポートラインセンス NECAT-HM-Pro	お問い合わせ

説明追加情報仕様資料

説明

EtherCAT マスタの特徴

ライセンス種類

種類		グレード
IP 形式開発ライセンス	ベースライセンス	NECAT-HM
		NECAT-HM-Pro
	シリーズライセンス	NECAT-HM
		NECAT-HM-Pro
IP 形式追加開発ライセンス	ベースライセンス	NECAT-HM
		NECAT-HM-Pro
	シリーズライセンス	NECAT-HM
		NECAT-HM-Pro
IC 形式開発ライセンス	MAX10 サポートライセンス	NECAT-HM
		NECAT-HM-Pro

EtherCAT マスタの IP 化（ハード化）

日本初、EtherCAT マスター IP ソフトウェア負荷を大幅に低減する、高性能 SoC FPGA 用 IP が誕生 NDR は、大手産機メーカが保有する EtherCAT ハードウェアマスターの技術提供を受け、より多くのユーザ様に柔軟にご使用いただけるよう、SoC FPGA 用 IP にしました。FPGA ハードウェアによる通信エンジンは、高速な通信間隔、安定した通信周期を実現し、ソフトウェア負荷を低減します。 CPU の処理リソースを、よりアプリケーションに割り当てることを可能とし、ソフトウェアの負荷変動（機能追加含む）は通信に影響を与えません。また、IP 形態により自社ボードに「直接的」に搭載することを可能とします。

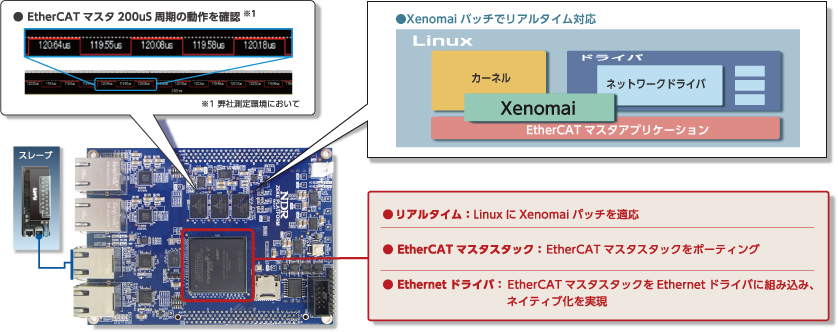

オープンソースで作る EtherCAT マスタ

EtherCAT の評価、導入検討、ノウハウ蓄積を低コストで提供できるようにオープンソースで構成された EtherCAT マスタ環境を提供

追加情報

EtherCAT Master IP ライセンス形態
IP 形式のライセンス	Master IP ブラックボックスが納品されます。
	お客様で FPGA をコンパイルすることができます。
	別途 Intel 社製 TSE MAC 有償ライセンスの購入が必要です。
IC 形式のライセンス	Master IP ブラックボックスは納品されません。
	IP 書き込み済み IC として納入いたします。
	Intel 社製 TSE MAC 有償ライセンスは不要です。

EtherCAT Master IP 開発ライセンス
開発ベースライセンス	別途規定するユーザー様の１製品限定の使用許諾ライセンスです。
開発ベースライセンス	許諾された製品において IP を使用することができる FPGA は 1 種です。
開発シリーズライセンス	別途規定するユーザー様の特定製品群（型式でのグループなど）限定の使用許諾ライセンスです。
開発シリーズライセンス	許諾された製品において IP を使用することができる FPGA は 1 種です。

仕様

仕様
通信プロトコル	EtherCAT (IEC 61158-3/4/5/6-12)	CoE 以外のメールボックス機能は未対応です
通信プロトコル	(CoE (CANopen Over EtherCAT) 対応)	UDP EtherCAT communication 未対応です
伝送速度	100Mbps (100BASE-TX) 対応
通信ポート数	2 ポート	メイン用 1 ポート / 冗長用 1 ポート
プロセス通信周期	62.5 μs ～ 65,535 μs	データ数、スレーブ数によります
メールボックス	スレーブ数分	同一スレーブに対し、メールボックス要求中に別メールボックス要求はできません
機能	高精度時刻同期（Distributed Clock）機能	* NECAT-HM-Pro のみ搭載
	冗長化機能	* NECAT-HM-Pro のみ搭載
	再送機能
	パケット自動生成機能
	プロセス通信 (定周期通信) 機能
	メールボックス通信機能
	割り込み機能 (メールボックス・アラーム要因等)
	ウォッチドッグ機能
	ハードウェア非常停止機能
	データグラム切り替え機能
	FoE機能
